Frågor och svar - Etapp 4

Markförhållandena och omkringliggande bebyggelse påverkar huruvida spontning behövs eller inte. Vid vissa markförhållanden går det att schakta och lägga ned ledningar utan att installera spont. Då behövs däremot ett större arbetsområde på grund av rasrisken nära schakten.

I det här projektet tar vi så liten yta i anspråk som möjligt med hänsyn till bostäder och skolor i närheten.

Det finns olika spontmetoder och de metoder som används i projektet är borrad spont och vibrerad spont. Så här går det till:

Borrad spont

Spontrör borras ner i marken och sedan svetsas plåtar fast mellan rören.

Vibrerad spont

Spontplank vibreras ner i marken och på vissa ställen förstärks de med spontrör.

Längs ledningssträckan finns områden där det kommer att behövas bergschakt. Under detta arbetsmoment kommer sprängningsarbeten att ske. Vid sådana arbeten är säkerhet vår främsta prioritet. Det krävs tillstånd som föregås av noggranna kontroller av polismyndigheten innan den typen av arbeten sker. I samband med sprängningstillfället finns alltid utsedd personal positionerad för att säkerställa att ingen obehörig tar sig in på säkerhetsområdet.

1. Friläggning: Jord tas bort med grävmaskin så att berget kommer fram.

2. Rengöring: En kompressor blåser rent bergytan för att säkerställa att inget gammalt sprängmedel finns kvar.

3. Borrning: Hål borras i berget med en ljuddämpad borrigg.

4. Laddning: Hålen i berget fylls med sand och sprängmedel.

5. Täckning med sprängmattor: Hålen täcks med sprängmattor som hindrar stenar från att flyga iväg vid sprängning.

6. Säkerhetsområde: Ett område på 50 meter spärras av för obehöriga utomhus med hjälp av sprängvakter. Sprängvakter står vid utkanten av säkerhetsområdet samt vid skolbyggnadens entréer inom säkerhetsområdet. Sprängvakter säkerställer att ingen obehörig befinner sig inom eller kan ta sig in i säkerhetsområdet.

7. Sprängning: Klartecken ges från sprängvakter till sprängansvarig när området är avspärrat och säkrat. Därefter kan sprängmedlet detoneras, vilket föregås av korta ljudsignaler.

8. Efterarbete: När sprängmedlet har detonerats ger sprängansvarig klartecken. Säkerhetsområdet öppnas upp och sprängmattorna tas bort, vilket föregås av en lång ljudsignal.

9. Uppgrävning och borttransport: Det sprängda berget har nu blivit löst och grävs bort med grävmaskin. Därefter lastas det på lastbilar och körs till en mottagningsanläggning för berg.

Säkerhet är vår främsta prioritet vid sprängningsarbeten och sprängning är hårt reglerat av lagar och föreskrifter. För att bedriva den typen av verksamhet krävs tillstånd som ges först efter noggranna kontroller utförda av polismyndigheten.

Ett säkerhetsområde på 50 meter spärras av för obehöriga utomhus med hjälp av sprängvakter. Sprängvakter står vid utkanten av säkerhetsområdet samt vid skolbyggnadens entréer inom säkerhetsområdet. Sprängvakter säkerställer att ingen obehörig befinner sig inom eller kan ta sig in i säkerhetsområdet.

Korta ljudsignaler hörs precis innan sprängmedlet ska detoneras, vilket innebär att säkerhetsområdet är avspärrat. En lång ljudsignal hörs när sprängmedlet är detonerat och faran är över. När ljudsignalen tystnat öppnas säkerhetsområdet upp.

Elektriska ”tändare” används vilket innebär att sprängansvarig kan säkerställa att allt sprängmedel detonerats innan säkerhetsområdet öppnas upp.

Informationstavlor om att sprängningsarbete pågår och projektets sprängtider sätts upp runt om i området.

Arbetsmomentet planeras i nära samverkan med skolverksamheterna i närområdet.

Innan arbetena påbörjas görs flera förberedande kontroller av byggnader i närområdet. Bland annat besiktigas samtliga fastigheter och riskobjekt inom en omkrets av 100 meter från sprängplatsen. Vibrationsmätare monteras också på utvalda ställen för att regelbundet kunna följa upp vibrationspåverkan.

Damm uppstår i huvudsak från transporter inom arbetsområdet när marken är torr. Det finns olika åtgärder att vidta för att minska mängden damm, bland annat kommer vi att bevattna marken, alternativt tillföra dambindande medel. Dessa åtgärder är även viktiga ur arbetsmiljösynpunkt för personalen som arbetar inom projektet och är något som alltid följs upp noggrant.

Vi har med hjälp av externa konsulter gjort bedömningen att arbetet kan genomföras utan att partikelnivåerna överskrider de riktlinjer som finns.

Projektet för tät dialog med tillsynsmyndigheten som godkänt det egenkontrollprogram som tagits fram för hur bland annat buller, vibrationer och partikelnivåer kommer att mätas och följas upp under arbetet.

Mätningar kommer att göras av partiklar, PM2.5 och PM10, samt kväveoxider NOx och NO2 för utomhusluften. Mätare är redan uppsatta och bakgrundsvärden studeras. Med hjälp av mätningar så kommer luftkvaliteten att följas upp och säkras för omgivningen kring byggarbetsplatsen. Tillsyn utförs av kommunens tillsynsmyndighet.

Fyra partikelmätare finns i Sollentuna som alltid mäter luftkvaliteten, vilket kommer att ge referensvärden sett till bland annat säsongsvariation av partikelhalter.

Inom projektet har vi vidtagit åtgärder för att minska störningarna så mycket som möjligt och för att hålla oss inom tillåtna gränser.

Störningar från byggarbetet upplevs väldigt individuellt och vi alla störs olika mycket av ljud och vibrationer. Vissa störningar går inte att undvika. Ledningsarbetena mellan Väsjön och Edsbergsparken behöver genomföras för att ersätta gamla ledningar och försörja nya bostadsområden. Etapp 4 är ett omfattande projekt som går genom ett tätt bebyggt område som medför utmaningar.

Flera åtgärder vidtas för att minimera buller. Bland annat är ett plank med bullerabsorberande material uppsatt runt arbetsområdet och maskiner som kan förses med bullerdämpande utrustning har det.

Bullermätare finns utplacerade på Gärdesskolan, Mallas förskola, Rudbecksskolan och på privata fastigheter i närområdet. Under projektets gång kan fler mätare komma att placeras ut kring arbetsplatsen. Mätvärdena följs regelbundet för att säkerställa att gränsvärdena efterlevs.

Ett egenkontrollprogram för projektet har tagits fram och godkänts av tillsynsmyndigheten. I detta framgår hur projektet ska följa de riktlinjer och krav som finns för bland annat buller och partiklar. Miljö- och hälsoskyddskontoret på kommunen är tillsynsmyndighet och kommer löpande följa upp att det efterlevs.

I projektet samarbetar vi med Nitro Consult som är specialiserade inom omgivningspåverkan som bland annat buller, vibrationer och sättningar. De ansvarar för mätningar, analyser och förslag på förbättringsåtgärder.

En annan viktig aspekt är att samordna projektet med skolans verksamhet för att planera arbetet och för att minska påverkan på barnens och personalens arbetsmiljö så mycket som möjligt.

En del av den allmänna ytan, skogsdungen, som vanligtvis nyttjas som komplement till skolgårdarna behöver tas i anspråk under ledningsarbetet. Då det även förekommer varierande ljudnivåer från byggarbetsplatsen under byggperioden har projektet tillsammans med skolverksamheterna beslutat att bygga tillfälliga vistelseytor.

Placeringarna och utformningarna av de tillfälliga vistelseytorna är framtagna tillsammans med skolverksamheterna. Skolverksamheterna i samråd med projektet styr när och hur de tillfälliga vistelseytorna ska nyttjas.

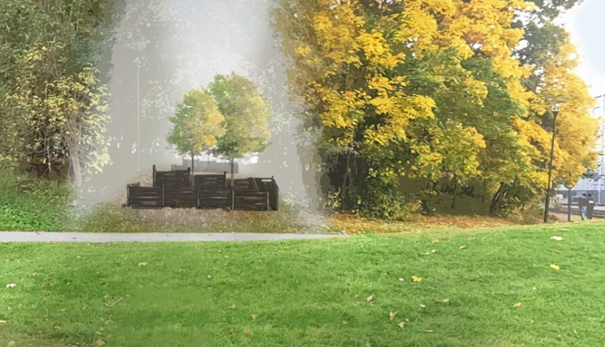

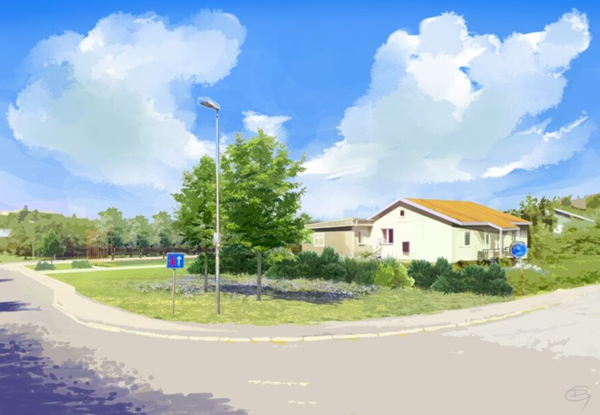

Området kommer att återställas likt det ursprungliga, det vill säga där gräsmatta har funnits kommer gräs åter planteras, där träd och buskar har fällts kommer det återställas med nya och så vidare.

Exakt utformning av återställningen är framtagen av projektet tillsammans med Sollentuna kommun som äger marken och har rådigheten över hur den ska återställas.
